Texin vende al por mayor módulos de fuente de señal de 2.4 GHz para su uso en paneles de defensa de baja altitud.

Texin vende al por mayor módulos de fuente de señal de 2.4 GHz para su uso en paneles de defensa de baja altitud

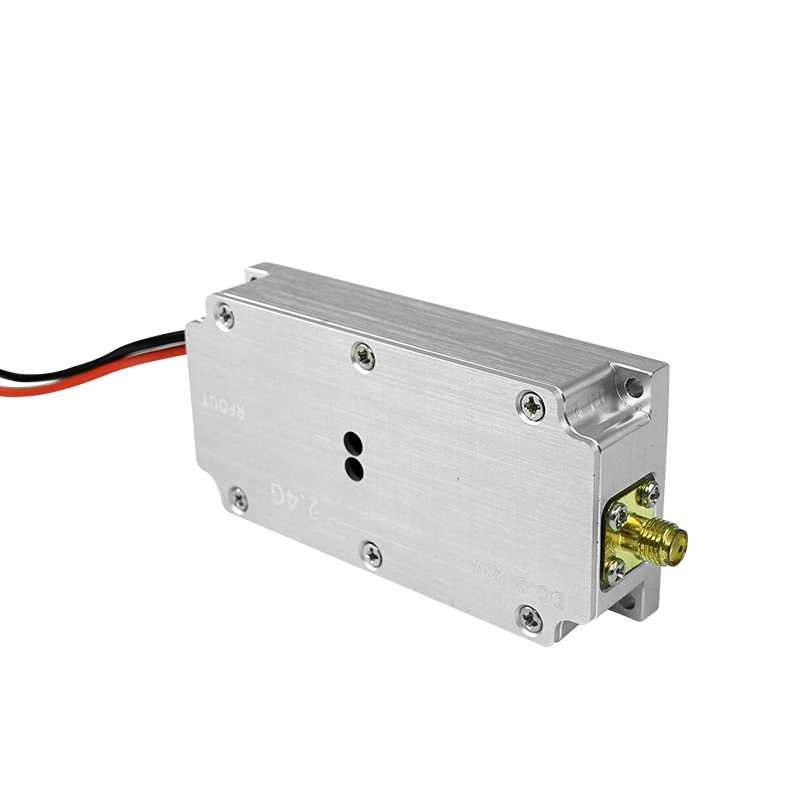

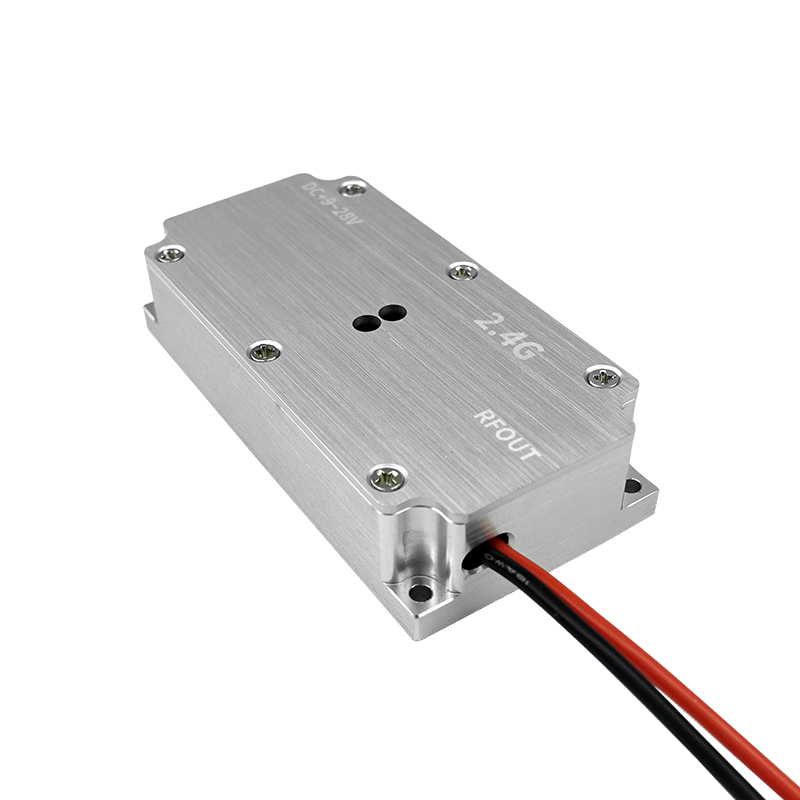

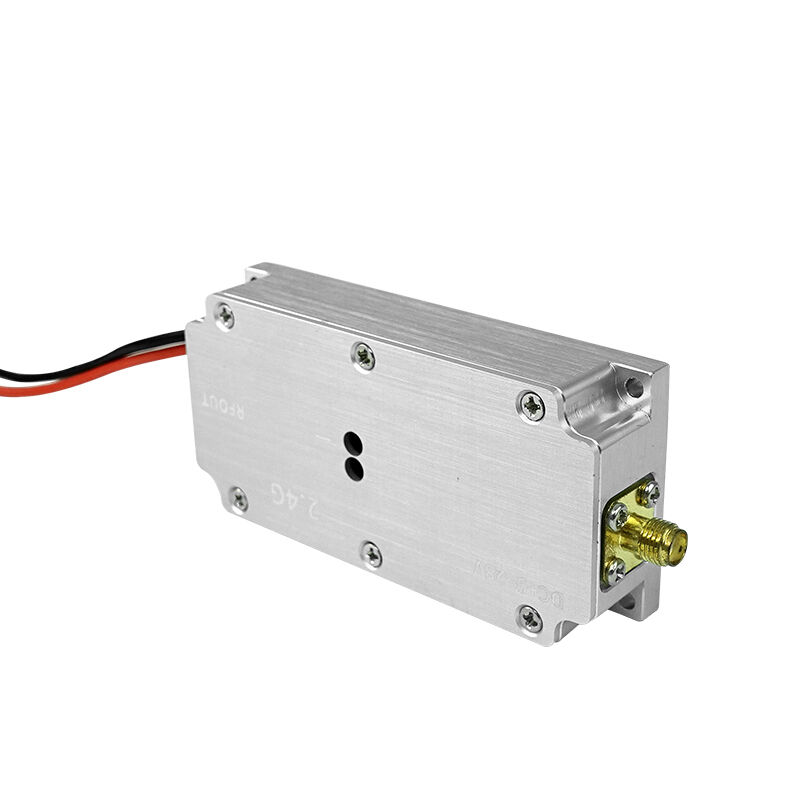

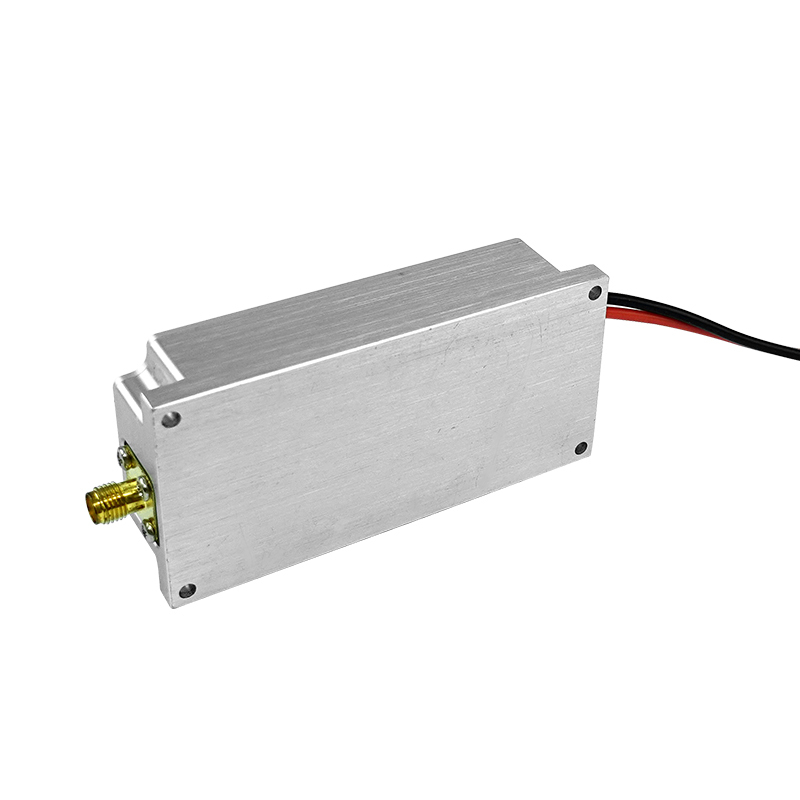

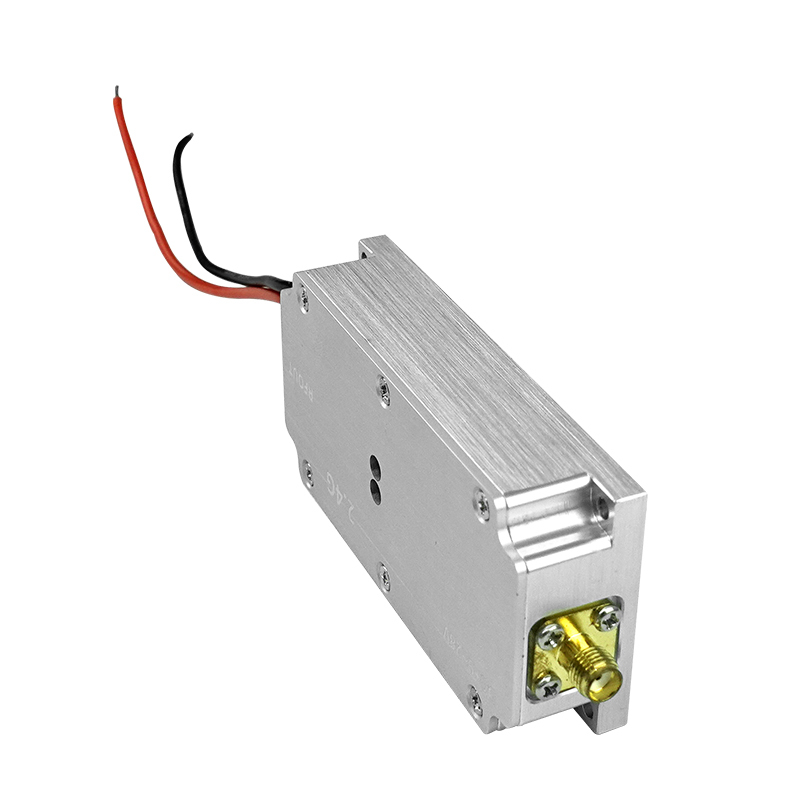

El generador de señal de tamaño pequeño de Texin pesa 112 g y emite una frecuencia de 2.4 GHz. Cuenta con ancho de pulso, amplitud y frecuencia de repetición ajustables, y requiere un funcionamiento estable entre 12-24V. Puede calibrar y probar analizadores de espectro, y proporcionar señales de entrada estándar a dispositivos y circuitos electrónicos. Este pequeño generador de señal también se puede utilizar con amplificadores de potencia para crear dispositivos de interferencia que protegen los equipos electrónicos en entornos de baja altitud de la seguridad humana.

Características

Frecuencia: 2300-2400MHz

Voltaje: 12V-24V

Tamaño: 83*40*17mm
Peso: 112g
Conector: SMA

Hoja de datos

Los parámetros de la señal de modulación digital de la fuente de contramedidas se establecen de acuerdo con la banda de frecuencia de control remoto del atravesador, modulan la frecuencia personalizada, modulan la señal del inhibidor a través del amplificador de RF y luego la emiten por antena, formando la señal del inhibidor de drones de la señal wifi

2. Especificación de la aplicación

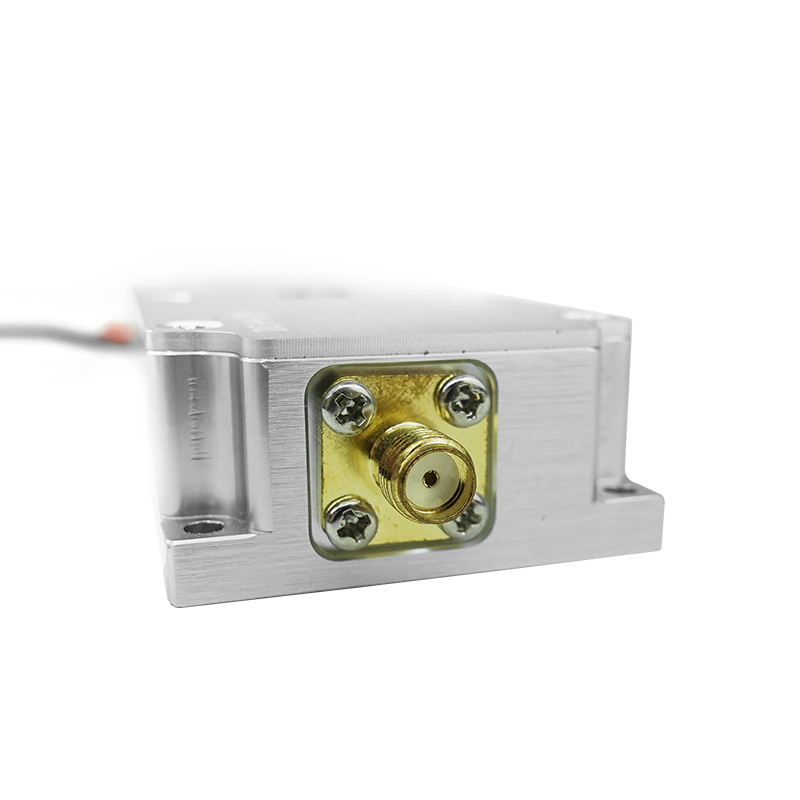

El módulo de inhibidor utiliza un conector RF SMA que es un conector de impedancia de 50Ω, se conecta a la interfaz de entrada SMA del módulo amplificador de potencia y conecta la salida del módulo amplificador de potencia a la antena de transmisión. La impedancia de la interfaz debe ser consistente

Después de la integración, la temperatura de trabajo no debe superar la temperatura de trabajo del módulo.

Aviso principal

• La fuente de alimentación debe soportar 24V 1A

• Cuando la potencia de salida es > 5W, es necesario reforzar el tratamiento de disipación de calor, como el pegamento térmico, el disipador de calor y el ventilador

• La antena o la carga deben conectarse primero antes de la fuente de alimentación
