| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | TX TELSIG |
| Certificación: | SGS, ISO9001 |
| Número de modelo: | TX-CD50W |
| Cantidad de orden mínima: | 1 |
| Precio: | Negociable |
| Detalles de empaquetado: | Caso o caja durable |
| Tiempo de entrega: | 5-8 días |
| Condiciones de pago: | L/C, T/T, Paypal, etc. |
| Capacidad de la fuente: | mes 1000per |
| Rango de frecuencia: | 100-1300 mhz | Operación: | 12V~28V |
|---|---|---|---|
| Producción: | -5~5dBm | Actual: | >220mA |
| Conector de RF: | SMA | Materia: | Aluminio |
| Temperatura: | -40℃+80℃ | ||
| Resaltar: | amplificador de potencia del rf,amplificador de potencia mmic |
||

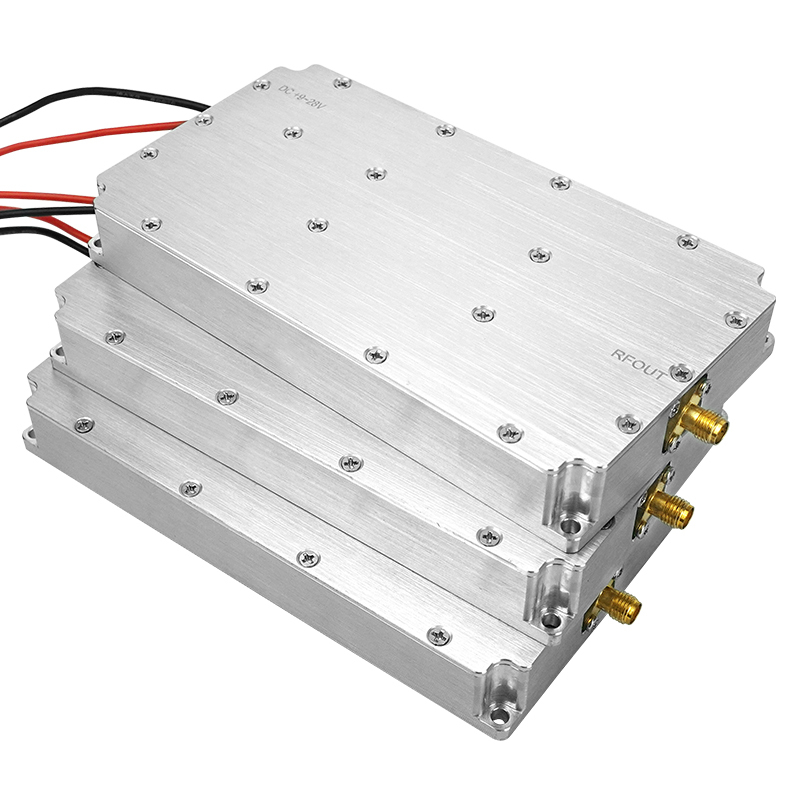

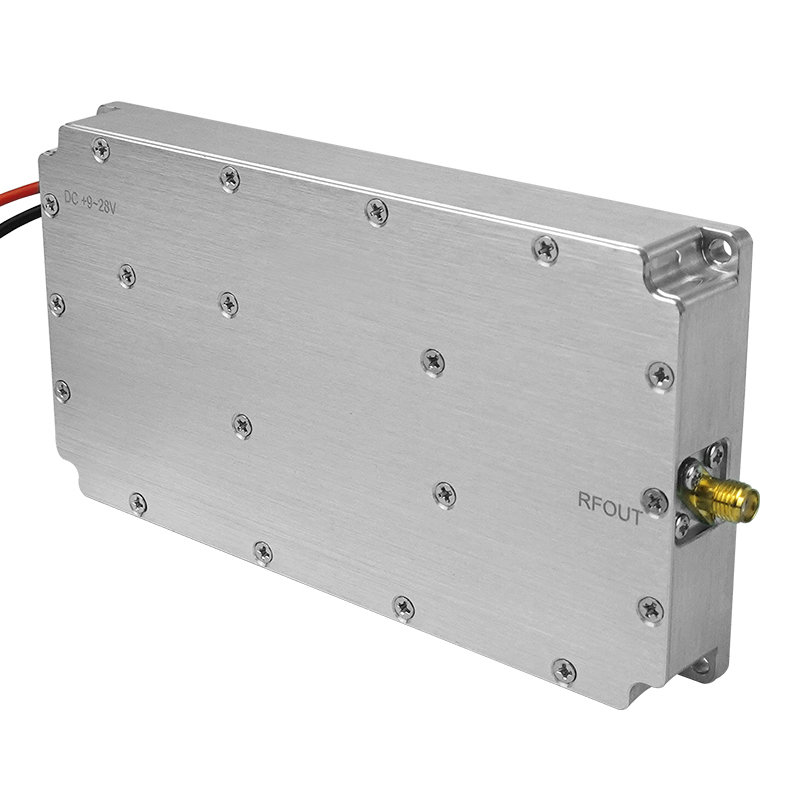

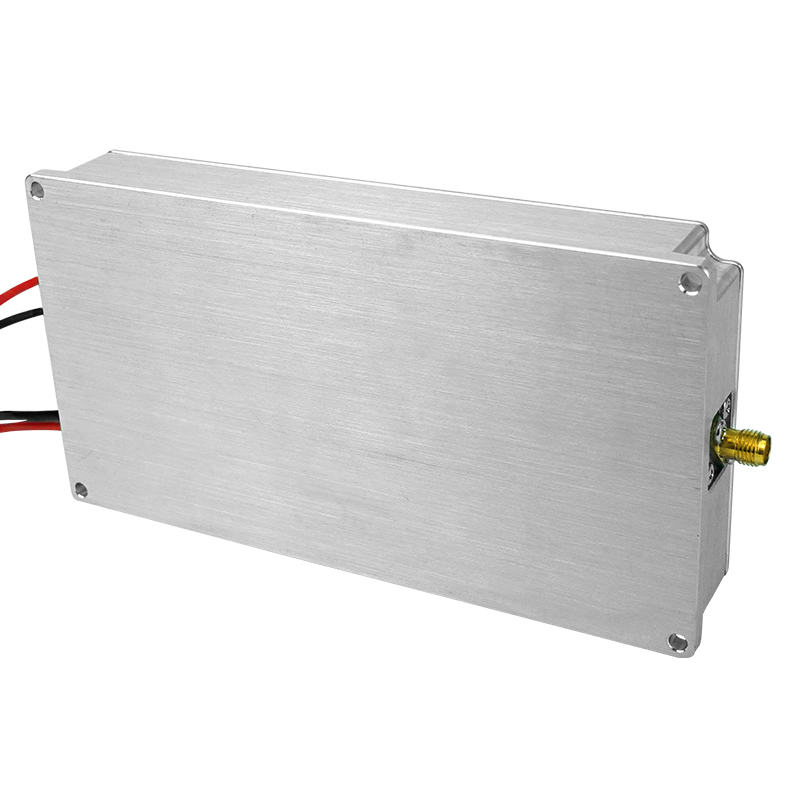

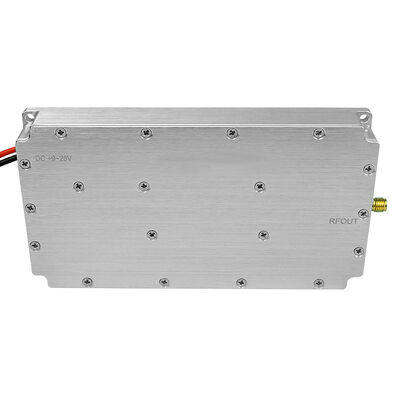

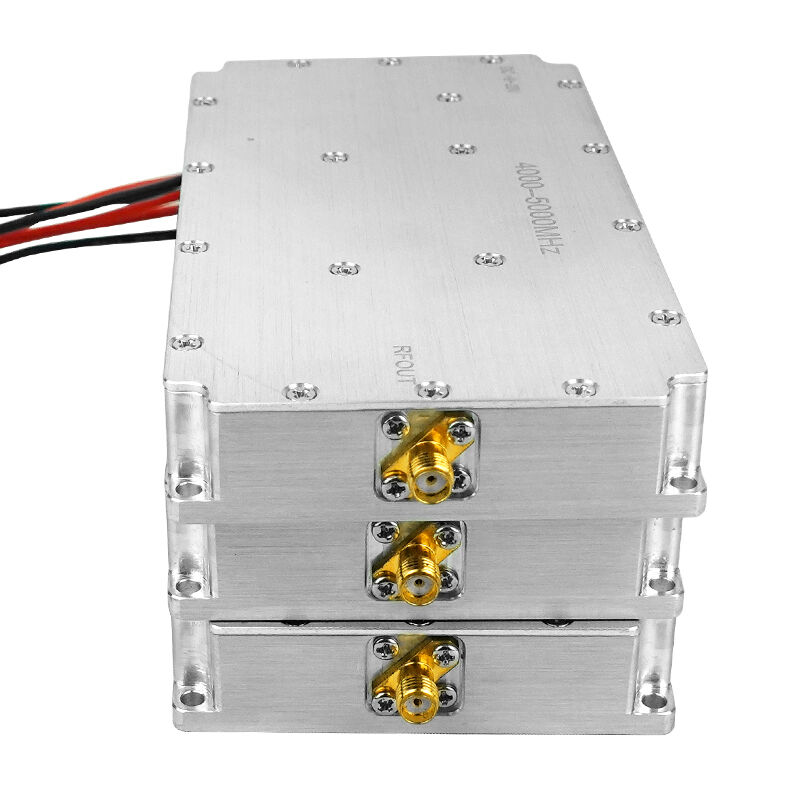

módulo de fuente de señal de inversión de modulación digital de banda ancha 100-1300MHz
El módulo de fuente de señal de contramedida de modulación digital es un módulo de contramedida que incluye una fuente de contramedida de modulación digital. Se puede utilizar agregando un módulo amplificador de potencia y conectando una antena de transmisión. El módulo utiliza un chip lógico FPGA para el control principal, combinado con la excelente estabilidad de frecuencia de un VCO bloqueado en frecuencia para crear un módulo de señal de modulación digital de contramedida para drones. La señal de banda base de modulación digital se genera internamente por la FPGA, se carga en una onda portadora con la frecuencia de oscilación del VCO y se transmite a través de la antena en el proceso de contramedida. El módulo utiliza una interfaz RF SMA de 50Ω de salida, que se puede conectar fácilmente a módulos amplificadores de potencia con interfaz SMA.
Características
Frecuencia soportada: 100-1300MHz
Factor de forma pequeño, fácil integración para el usuario
Diseño de grado industrial, utilizando chips de grado industrial, adecuado para aplicaciones industriales
Aplicaciones
■ Parámetros del equipo de calibración
■ Los generadores de señal de banda ancha pueden simular señales de comunicación de banda completa desde Sub-6GHz hasta ondas milimétricas.
■ Pruebas de equipos de interferencia electrónica
■ Depuración de radio definida por software (SDR)
| Nombre | Parámetro | Observación |
| Voltaje | 12~28V | |
| Salida | -5~5dBm | |
| Frecuencia | 100~1300MHz | Personalizado |
| Corriente | >220mA | |
| Conector RF | SMA | Salida RF |
| Impedancia de la interfaz RF | 50 Ω | |
| Tamaño | 141*75*21mm | |
| Temperatura de funcionamiento | -40℃+80℃ | Grado industrial |
| Funciones extendidas |
Precauciones
Rango de frecuencia utilizado
La banda de frecuencia personalizada corresponde a la señal inalámbrica específica del dron. El uso de la frecuencia fuera del rango no tendrá ningún efecto.
Configuración de la distancia de interferencia y la potencia de salida
La distancia de interferencia está relacionada con la potencia de salida del amplificador de potencia y la antena de transmisión. La antena y la potencia de salida deben coincidir; de lo contrario, la distancia de interferencia se verá afectada. Funciona mejor en un entorno sin obstrucciones.
