Inicio > Productos> antena direccional> Antena PCB combinada de alta ganancia de 7 bandas, baja pérdida, 50W SMA-J para amplificación de RF y gestión de señales

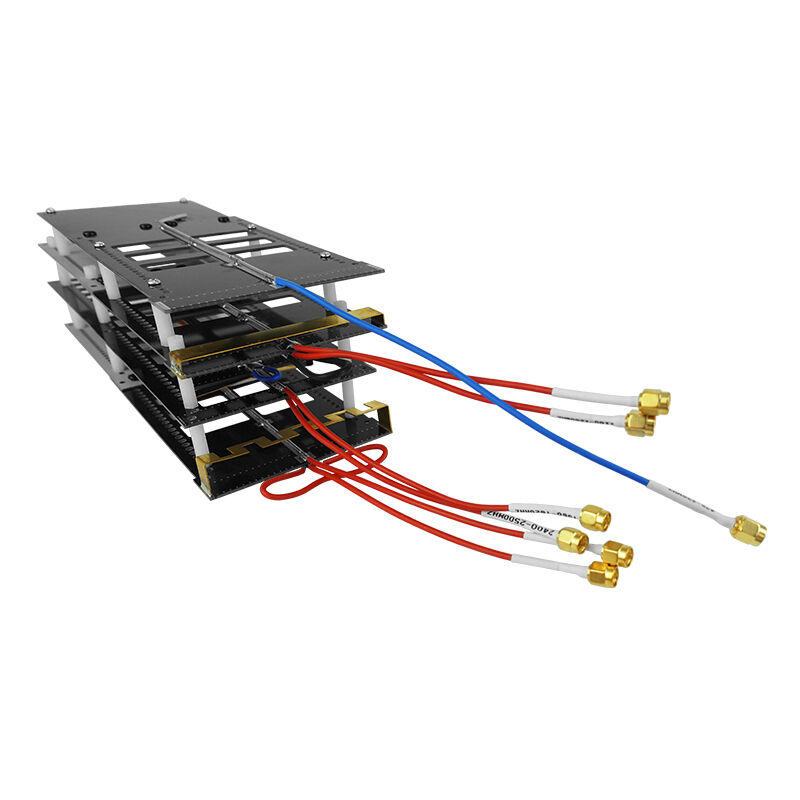

Antena PCB combinada de alta ganancia de 7 bandas, baja pérdida, 50W SMA-J para amplificación de RF y gestión de señales

High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product
High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product
Informacion basica
Lugar de origen: Shenzhen, Guangdong, China
Nombre de la marca: TX TELSIG
Certificación: ISO9001,SGS,CE
Número de modelo: TX-CM12
Cantidad de orden mínima: 1
Precio: Negotiated
Detalles de empaquetado: K=K cartón de papel de 5 capas
Tiempo de entrega: 1-3 días
Condiciones de pago: L/C, D/A, D/P, T/T,
Capacidad de la fuente: 10000pcs por mes
Mejor precio Contactar ahora
Información detallada
Dimensión (largo* ancho* alto): 284*97,5*60 mm Peso de la antena (kg): 0.35 kg
Humedad de trabajo(％): 10%-95% Color de superficie: Color negro y gris
Temperatura de trabajo(ºC): -40～65 ºC Tipo de conector de entrada: 086 cable 7 piezas * SMS-J
Entrada máxima: 50W Impedancia de entrada: 50Ω
Delantero--Detrás A ratio: ≥18dB
Resaltar:

Emisión de la señal del SGS GPS

,

Emisión montada en la pared de la señal de GPS

,

Emisión inalámbrica de la señal del USB

Descripción de producto

Antenna de PCB de alta ganancia de 7 bandas direccional 433M/900M/1.2G/2.4G/5.8G para transmisión de señal de alta eficiencia



Descripción del producto

Esta antena de PCB es una combinación de banda múltiple con la mínima interferencia mutua, el ángulo de transmisión optimizado y la mayor ganancia;

Cuando se conecta al amplificador de potencia, puede ayudar de manera altamente eficiente al amplificador de potencia a transmitir la señal de refuerzo o interferencia.





Características del producto



1.Alta eficiencia y baja pérdida

Adopta un diseño de PCB de alta calidad y materiales RF de primera calidad para una baja atenuación de la señal y una alta eficiencia de transmisión.Una excelente compatibilidad de la impedancia garantiza un rendimiento estable incluso bajo un uso de alta potencia a largo plazo.

2.Alto rendimiento de ganancia
El diseño direccional de alta ganancia mejora la distancia de transmisión y recepción de la señal, proporcionando una mayor intensidad de la señal y una mayor sensibilidad del sistema para aplicaciones de largo alcance.

3Tecnología de síntesis de siete bandas
Soporta 7 bandas de comunicación que cubren 2G, 3G, 4G y 5G. La estructura integrada reduce la interferencia y reemplaza múltiples antenas de banda única para una integración más fácil.

4. Alta fiabilidad y estabilidad
Construcción de grado industrial con baja VSWR y fuerte capacidad antiinterferente.





Especificación

Parámetro de rendimiento
Tipo de producto Frecuencia
(Personalizado)		 Ganancias VRSR En el plano horizontal
Ancho del haz		 Válvulas de acoplamiento
Ancho del haz
433 MHz 428-438 MHz 1 dBi ≤ 15 75-90o 68 a 80o
900 MHz 803 a 930 MHz 5 dBi 72 a 88o 57-74o
1.2G 1160 a 1280 MHz 8 dBi 62 a 75o 55-68o
1.4/1.5/1.6G 1160-1620 MHz 8 dBi 55 a 75o 52-68o
2.4G 2400-2500 MHz 16 dBi 48 a 58o 27-38o
5.2G 5100-5350 MHz 17 dBi 35-45o 27-38o
5.8G 5700 a 5900 MHz 17 dBi 35-45o 27-38o

Proporción entre el frente y la parte posterior ≥ 18 dB
Impedancia de entrada 50Ω
Ingreso máximo 50 W
Tipo de conector de entrada 086 cable 7pcs*SMS-J




Parámetro mecánico
Dimensión ((L*W*H) 284*97,5*60 mm

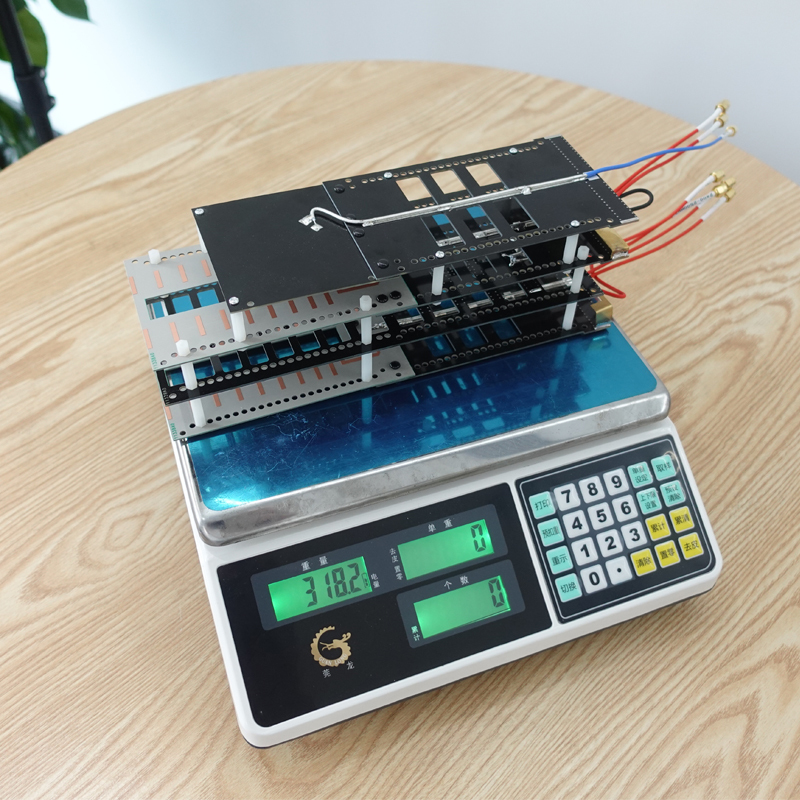

Peso de la antena (en kg) 0.35kg
Humedad de trabajo ((%) 10% a 95%
Color de la superficie Negro y color gris
Temperatura de trabajo ((oC) -40 ‰ 65 o



Aplicaciones ideales

1.Integración del módulo de amplificador de potencia de RF
  • 2.Sistemas de amplificación y contramedidas de la señal
  • 3Gestión de señales de drones y dispositivos
  • 4Pruebas de comunicación inalámbrica industrial
  • 5Proyectos de I+D y desarrollo de ingeniería
