Alta potencia 100W 6GHz 18GHz 8GHz Modulo amplificador de potencia de PA de interferencia electrónica inalámbrica Modulo de RF bidireccional
Shenzhen Texin Electronics Co., Ltd. es una empresa dedicada a la seguridad económica a baja altitud, que posee su propia fábrica y equipo de investigación.y equipos de contramedidas de dronesEste amplificador de potencia de banda ancha de 6-18 GHz es una solución personalizada para satisfacer las demandas del mercado. Sus características destacadas son la salida de alta eficiencia de 100W y una amplia cobertura de ancho de banda de 6 GHz a 18 GHz.
Introducción del producto:
El módulo de amplificador de alta potencia 100W 6GHz-18GHz es un amplificador de potencia de banda ancha, el amplificador es una parte importante del sistema de interferencia anti-drones. Debe funcionar en voltaje de 28V, que coincide con la entrada de 0dbm.El módulo amplificador de potencia de alta potencia 100W 6-18 GHz PA Puede hacer frente eficazmente a la mayoría de los modelos de drones en el mercado, es fácil de operar, tiene un dispositivo de disipación de calor en la parte inferior,y apoya la instalación y el uso de equipos de contramedidas de alta potencia.
| número de orden |
proyecto |
las especificaciones |
|
|
potencia |
100 W |
|
|
modelo |
Se trata de un sistema de control de las emisiones de gases de escape. |
|
|
frecuencia de servicio |
6GHz~18GHz |
|
|
Potencia de salida (onda continua) |
50 dBm por minuto. |
|
|
ganancia de potencia |
50 dB por minuto. |
|
|
Aplanamiento de la ganancia de potencia |
+2dB máximo (rango de potencia de salida: 50~52dBm) |
|
|
Introduzca la proporción de onda de pie |
1.5 máximo |
|
|
señal de entrada |
0 dBm tipo; 5 dBm máximo. |
|
|
supresión espuria |
60 dBc por minuto. |
| Suministro de energía y consumo de energía |
|
|
potencia de entrada |
28 VDC |
|
|
eficiencia adicional |
Es el 15 por ciento. |
| hacer trotar |
|
|
puerto de entrada de radiofrecuencia |
Conector SMA (F) |
|
|
puerto de salida de radiofrecuencia |
N conexión (F) |
|
|
Interfaz de suministro de energía y control |
7W2 Placa de inserción de Gongwan |
| Definición de la interfaz (7W2) |
|
|
A1 |
28VDC |
|
|
A2 |
El GND |
|
|
1 |
Protección contra sobrecorrientes: Normal: 0V, anormal: +5V Umbral: Imax+2A |
|
|
2 |
Protección contra el sobrecalentamiento: Normal: 0V, anormal: +5V Umbral: 85°C |
|
|
3 |
El control se activará: apagado: 0V, encendido: (+3,3V~VDC) |
|
|
4 |
El GND |
|
|
5 |
Estado: trabajo: +5V, silencio: 0V |
| Temperatura y dimensiones generales de la máquina |
|
|
temperatura de trabajo |
+ 25°C |
|
|
Dimensión del contorno |
182 por 182,7 por 73.5 |
|
|
peso |
3.5Kg |
|
|
preparación de la superficie |
Niquelado |
Características del producto:
◆ Gran cobertura de 6-18 ghz (Puede cubrir la frecuencia como 5.2 ghz 5.8 ghz 6.2 ghz.....)
◆ Diseño de alta potencia, potencia total de 100 W en voltaje de 28 V.
◆ Fácil de poner y usar, no ocupa espacio, es conveniente y rápido
◆ Los chips y las placas de circuitos originales garantizan un rendimiento eficiente y estable y una larga vida útil
◆ Ingeniería y caparazón duradero: impermeable, resistente al desgaste y al calor
◆ La ventilación por convección y el radiador y el ventilador eficientes incorporados impiden la acumulación local de calor y la eliminación eficiente del calor
◆ Aspecto sencillo, pequeño volumen y poca ocupación de espacio
◆ Instalación sencilla y conveniente

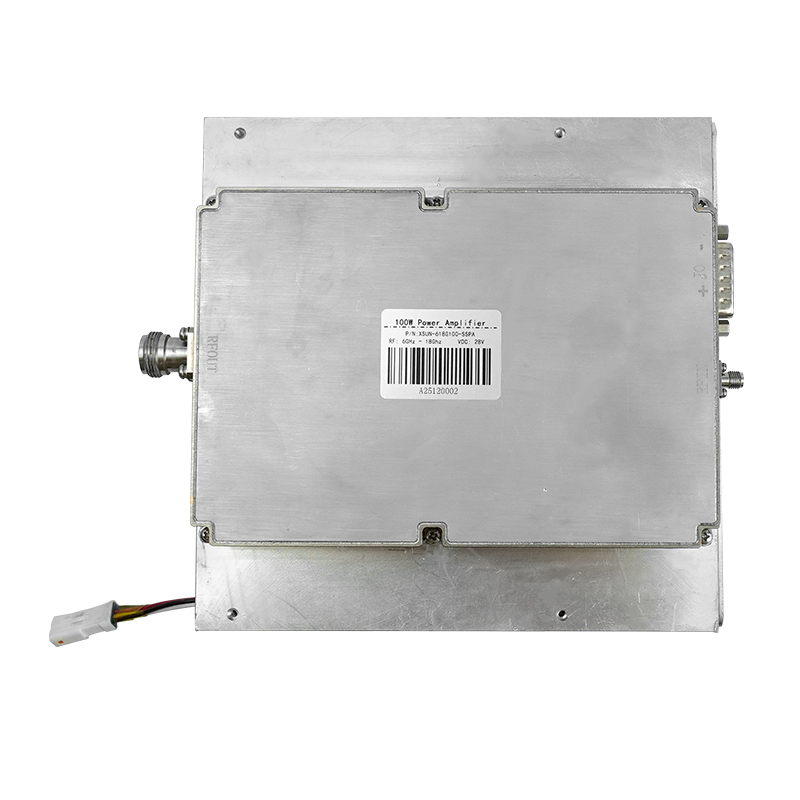

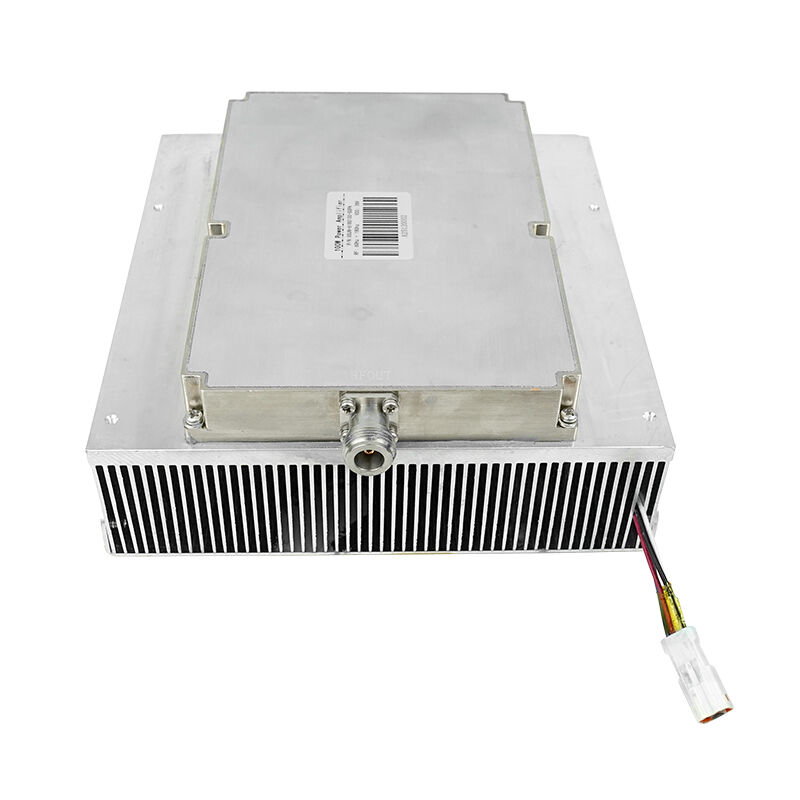

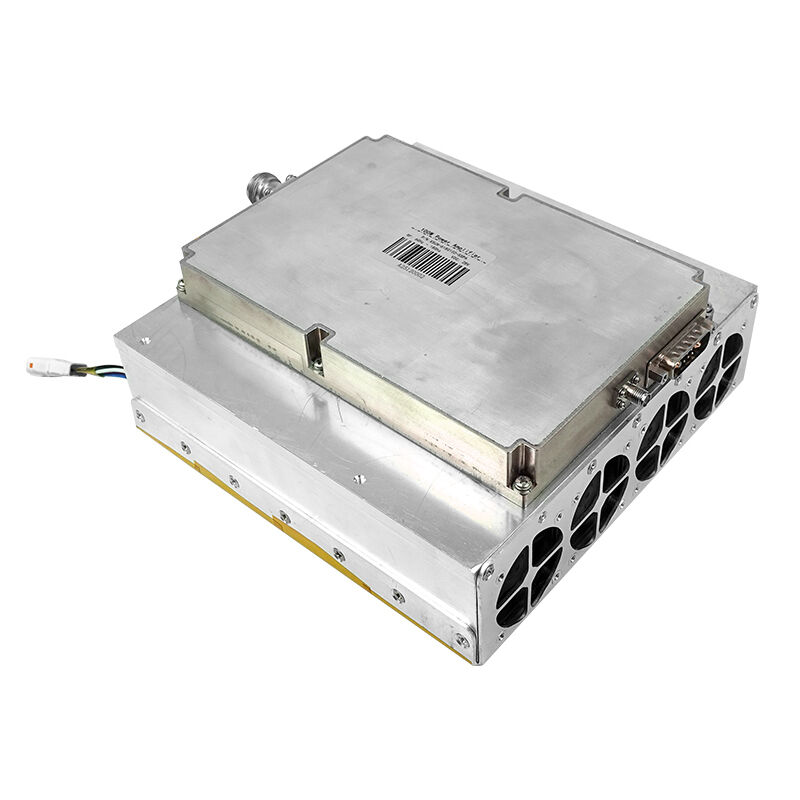

Las imágenes:
¿ Cómo comprar el producto?
Queridos clientes, si están interesados en este módulo amplificador de potencia PA de banda ancha de 100W 6-18 GHz, pueden dejar un mensaje en nuestra ventana de chat. Nuestros vendedores se pondrán en contacto con ustedes tan pronto como sea posible.
¿ Se puede personalizar el módulo amplificador de 100W?
Por supuesto, tenemos nuestra propia fábrica, si usted tiene algún requisito sólo díganos, Shen Zhen Texin electrónica Co., Ltd puede ofrecer la mejor solución para usted.
¿ Qué tal el pago?
Apoyamos el T / T, Alibaba, Paypal, USSD, Alipay, Wechat, etc. Depende de usted qué método sea conveniente.
