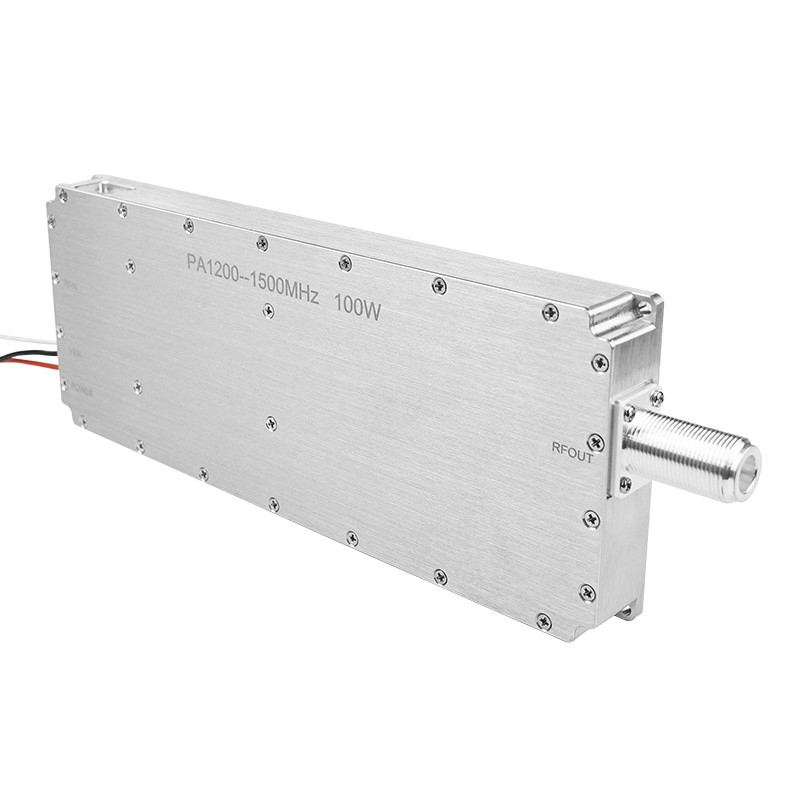

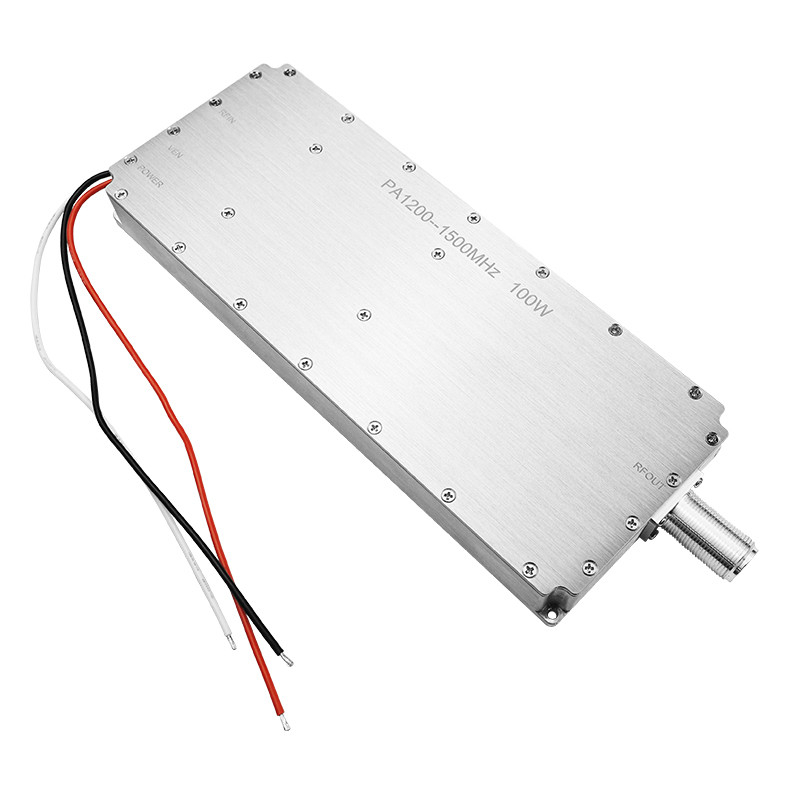

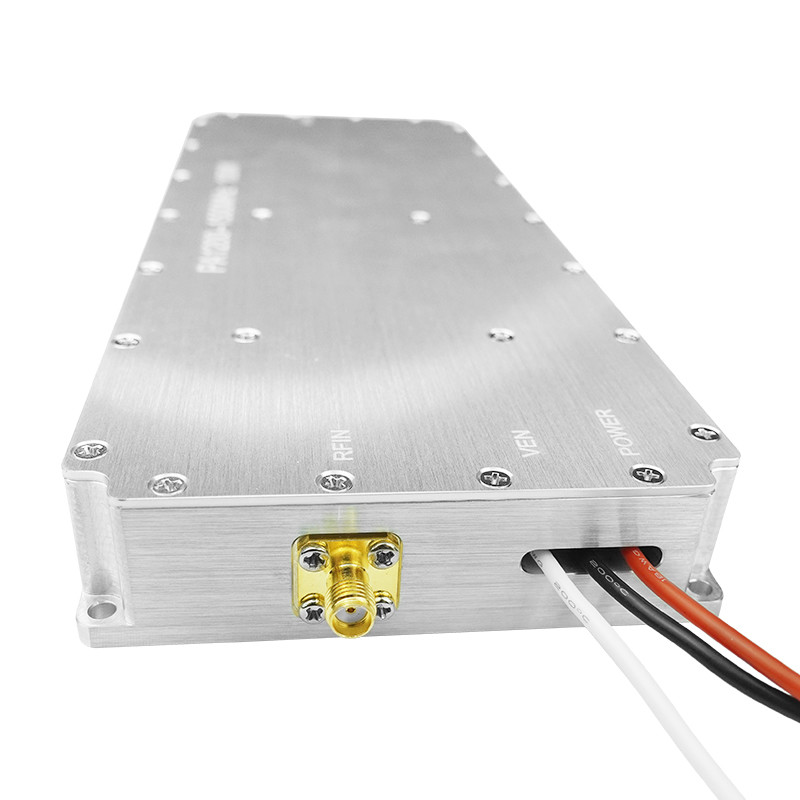

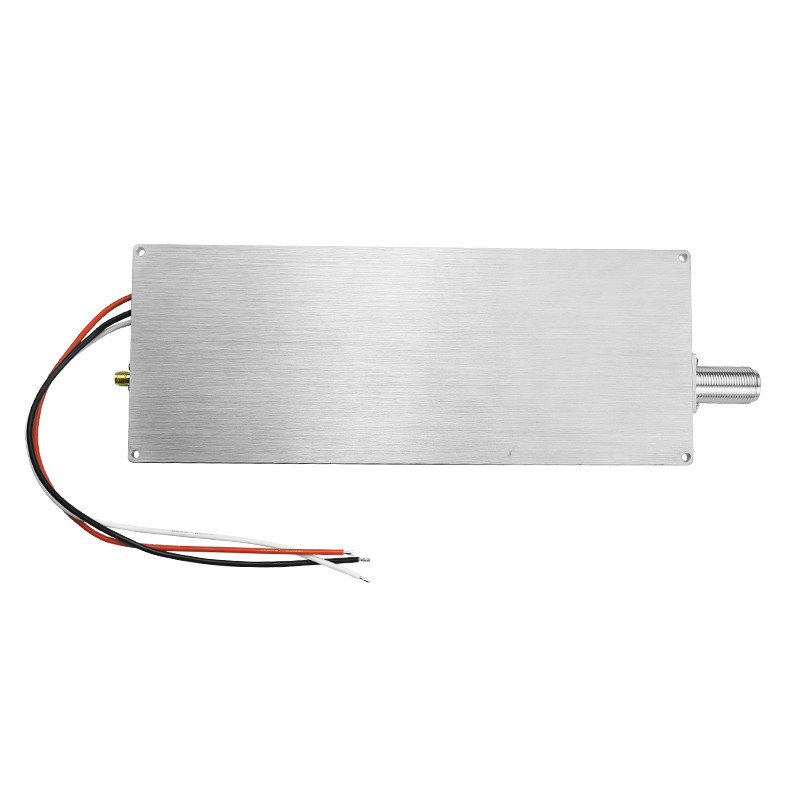

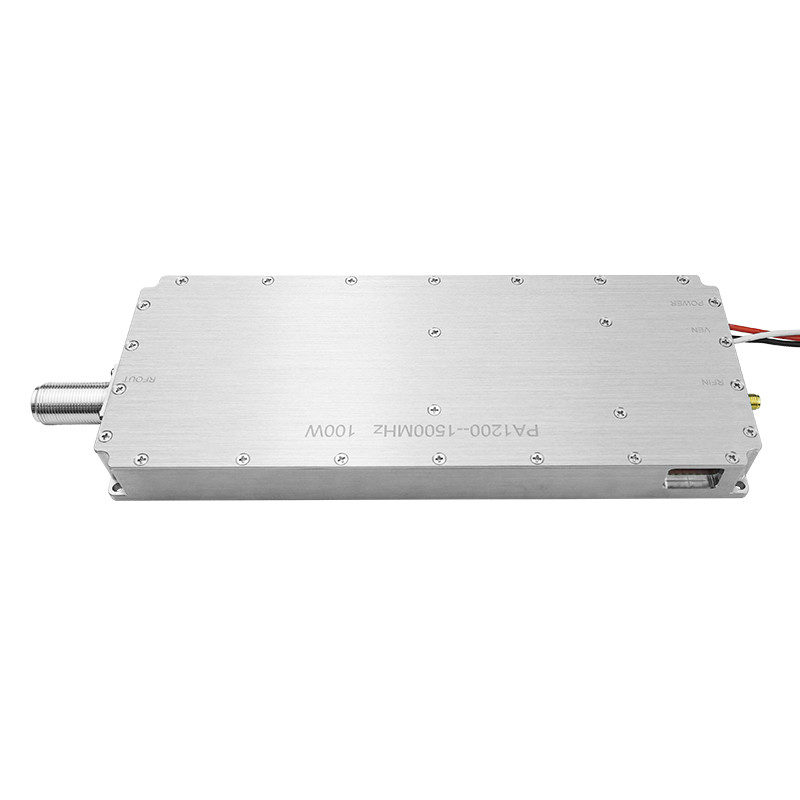

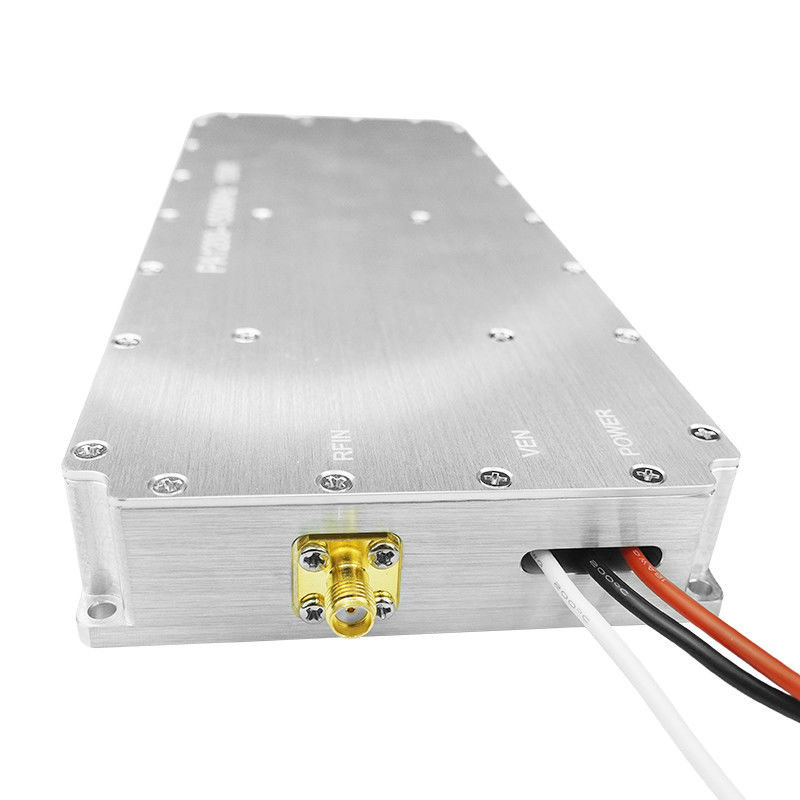

Conector largo tipo N 100W PA1200-1500MHz módulo bidireccional anti-dron de amplificador de potencia de RF
Este es un módulo amplificador de potencia de RF bidireccional de alta potencia 100W con conector largo tipo N. Las características principales del módulo son una entrada estable de 0-10dB, un conector de salida más largo y la capacidad de lograr un ancho de banda ultra amplio. Los clientes pueden elegir una solución sin fuente de señal o con fuente de señal externa según sus necesidades.
El amplificador de potencia sin fuente de señal incorporada se puede aplicar en torres de estaciones base de señal. Puede recibir y mejorar las señales de comunicación utilizadas. Las fuentes de señal externas se utilizan generalmente como señales de interferencia para drones. Independientemente del escenario de uso, este amplificador de banda ancha puede lograr resultados relativamente buenos.
Especificación del producto
| No. |
Artículo |
Datos |
Unidad |
| 1 |
Frecuencia |
1200-1500 |
MHz |
| 2 |
Voltaje de prueba |
28-32 |
V |
| 3 |
Corriente |
10 |
A |
| 4 |
Salida |
100 |
W |
| 5 |
Ganancia |
50 |
dbm |
| 6 |
Estabilidad de salida |
1 |
dB |
| 7 |
Estabilidad de entrada |
0-10 |
dB |
| 8 |
Conector |
N / Hembra |
| 9 |
VSWR del conector de salida |
≤1.30 (sin potencia y prueba VNA) |
| 10 |
Cable de alimentación |
Cable rojo+negro+habilitación |
| 11 |
Control de habilitación |
Alto ON, Bajo OFF |
| 12 |

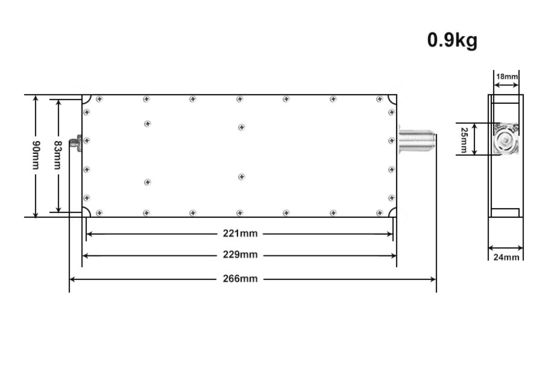

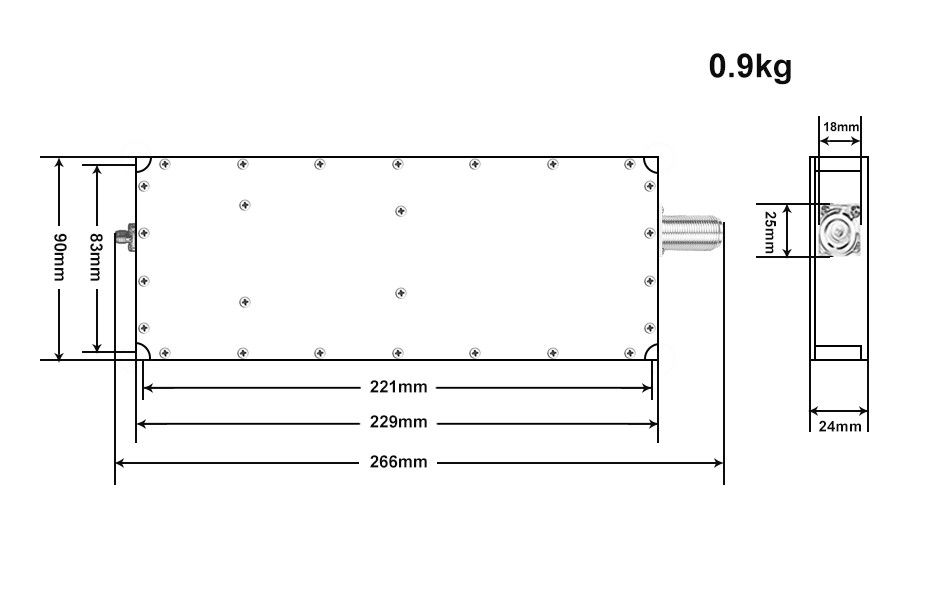

Tamaño de la carcasa exterior |
229*90*24 |
mm |
| 13 |
Agujero de montaje |
221*83 |
mm |
| 14 |
Peso |
900 |
g |
| 15 |
Temperatura de trabajo |
-40~+65 |
°C |
| 16 |
Material de la carcasa exterior |
Aluminio |
| 17 |
Necesidad de vibración |
Carga de coche OK
|

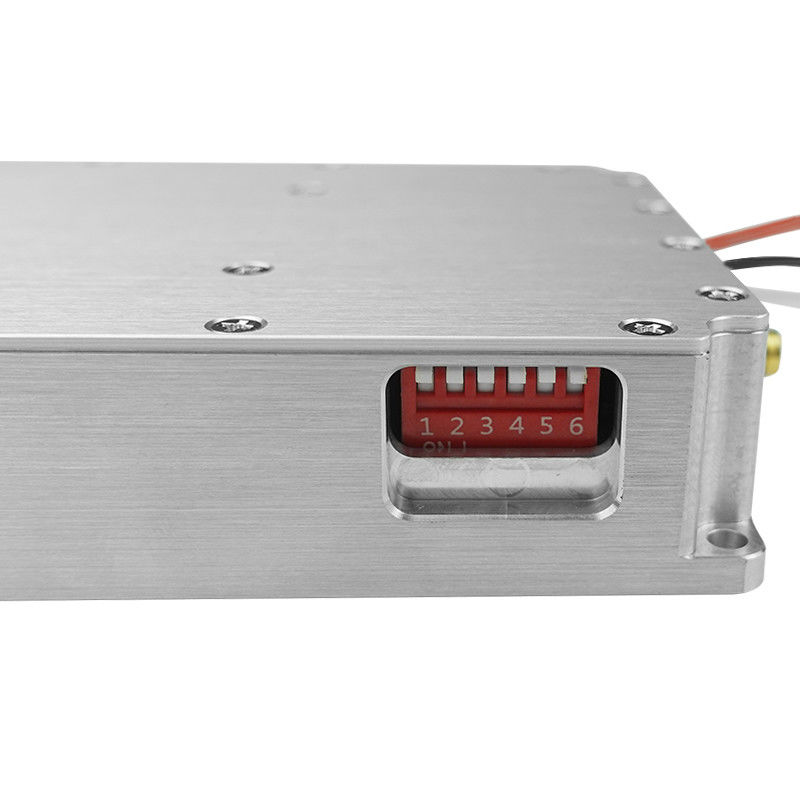

| No. DIP |
Definición de PIN |
Función |
Observación |
| 1 |
D6 |
Atenuar 16dB |
Atenuación de alto nivel
Nivel bajo no atenúa |
| 2 |
D5 |
Atenuar 8dB |
| 3 |
D4 |
Atenuar 4dB |
| 4 |
D3 |
Atenuar 2dB |
| 5 |
D2 |
Atenuar 1dB |
| 6 |
D1 |
Atenuar 0.5dB |
| 7 |
LE |
Entrada de habilitación de bloqueo serial |
|
| 8 |
P/S |
Selección de modo serial/paralelo |
Modo serial de alto nivel (control por software) |
| Modo paralelo de bajo nivel (control manual) |
Característica del producto
1. Capaz de cumplir con 100 vatios de potencia total2. Doble conector, tanto la salida como la entrada están hechas de materiales metálicos de alta calidad3. Admite el uso con su propia fuente de señal externa
4. El módulo admite un voltaje de operación de 28V-32V
5. Banda de frecuencia súper de 1200-1500MHz
6. Ganancia de entrada 0-10 dB
7. El material de aleación de aluminio es impermeable, altamente conductor y disipa el calorAtenciónEs mejor que la fuente de alimentación proporcione aproximadamente 28V 4.5A cuando el propio dispositivo consume 3A para su funcionamiento estable
Es necesaria una medida de disipación de calor que incluya pegamento térmico, un disipador de calor de tamaño adecuado y ventiladores de refrigeración
La antena o la carga deben conectarse primero antes de encender la fuente de alimentación o se producirá un cortocircuito
