Ensamblaje de módulo de detección de radio de alta sensibilidad TXA3-30/31

El A3-30 es un componente compacto de detección de radio y búsqueda de dirección de UAV que puede escanear, recibir e identificar señales de UAV civiles comunes.Desmodula las señales que cumplen características específicas y transmite los datos de alarma a un ordenador hostEl módulo incluye un canal de entrada independiente de la antena de orientación para su conexión a las antenas de orientación.que permite la función de observación de frecuencia fija y la determinación de la dirección del objetivo mediante la rotación manual o eléctrica de la antena.

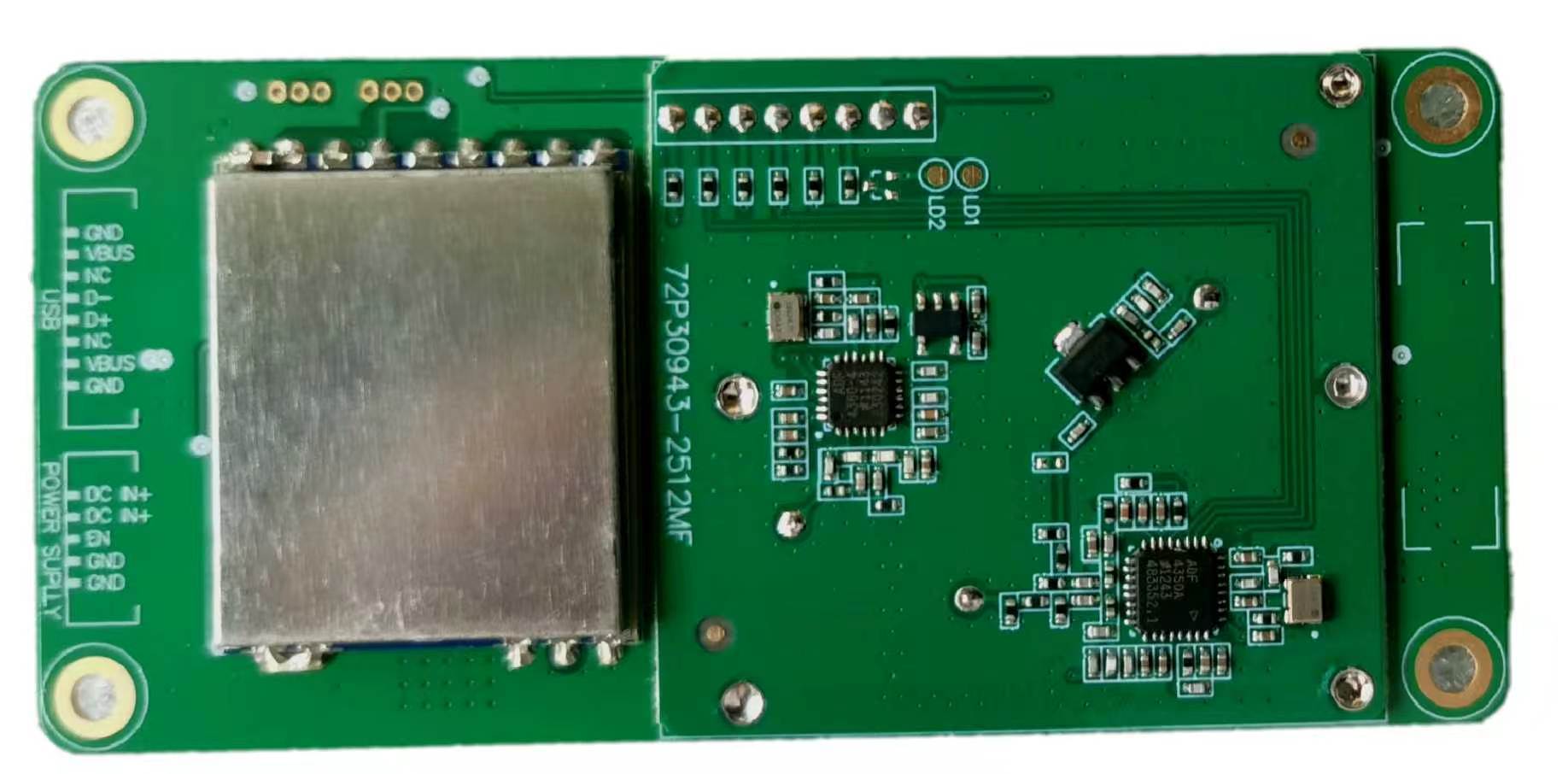

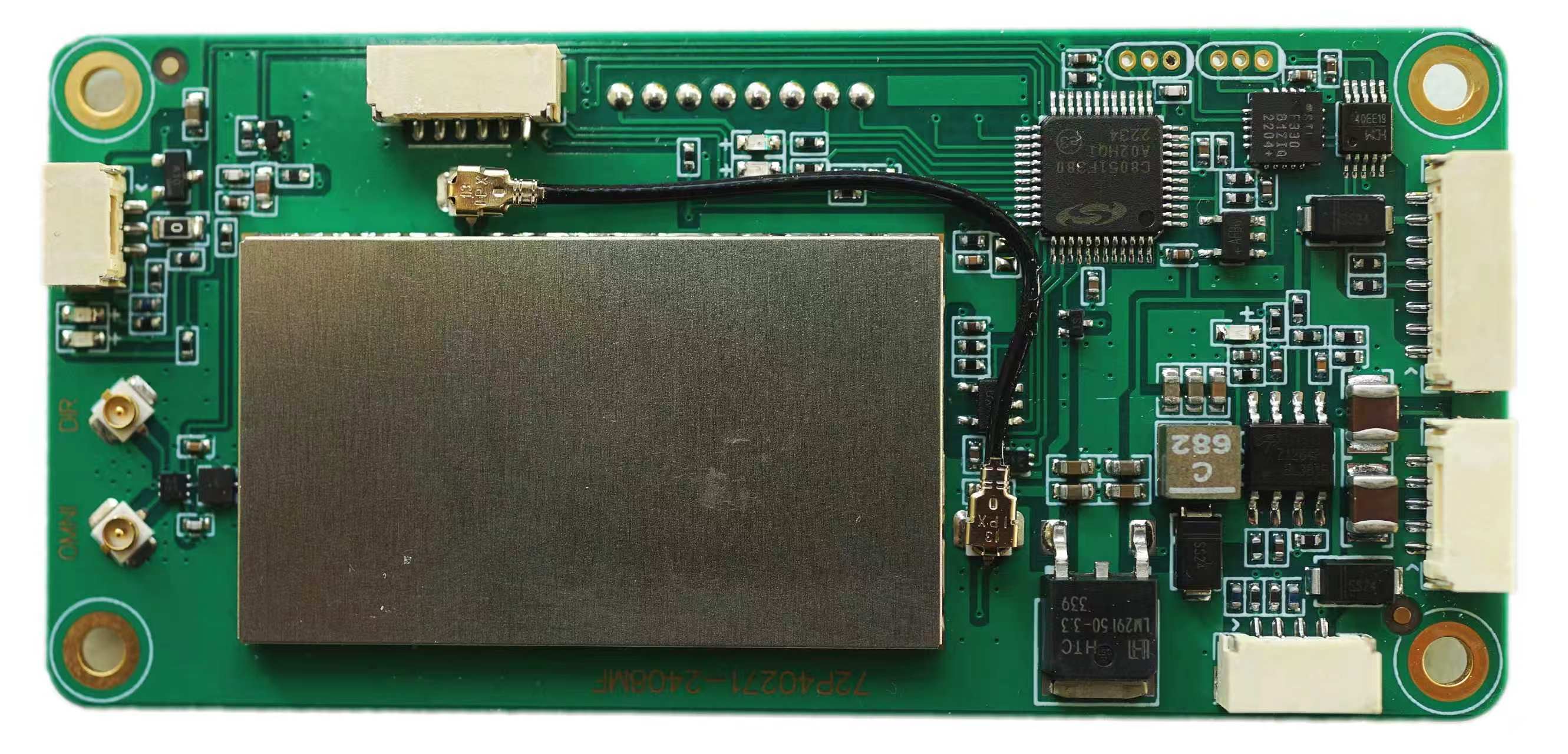

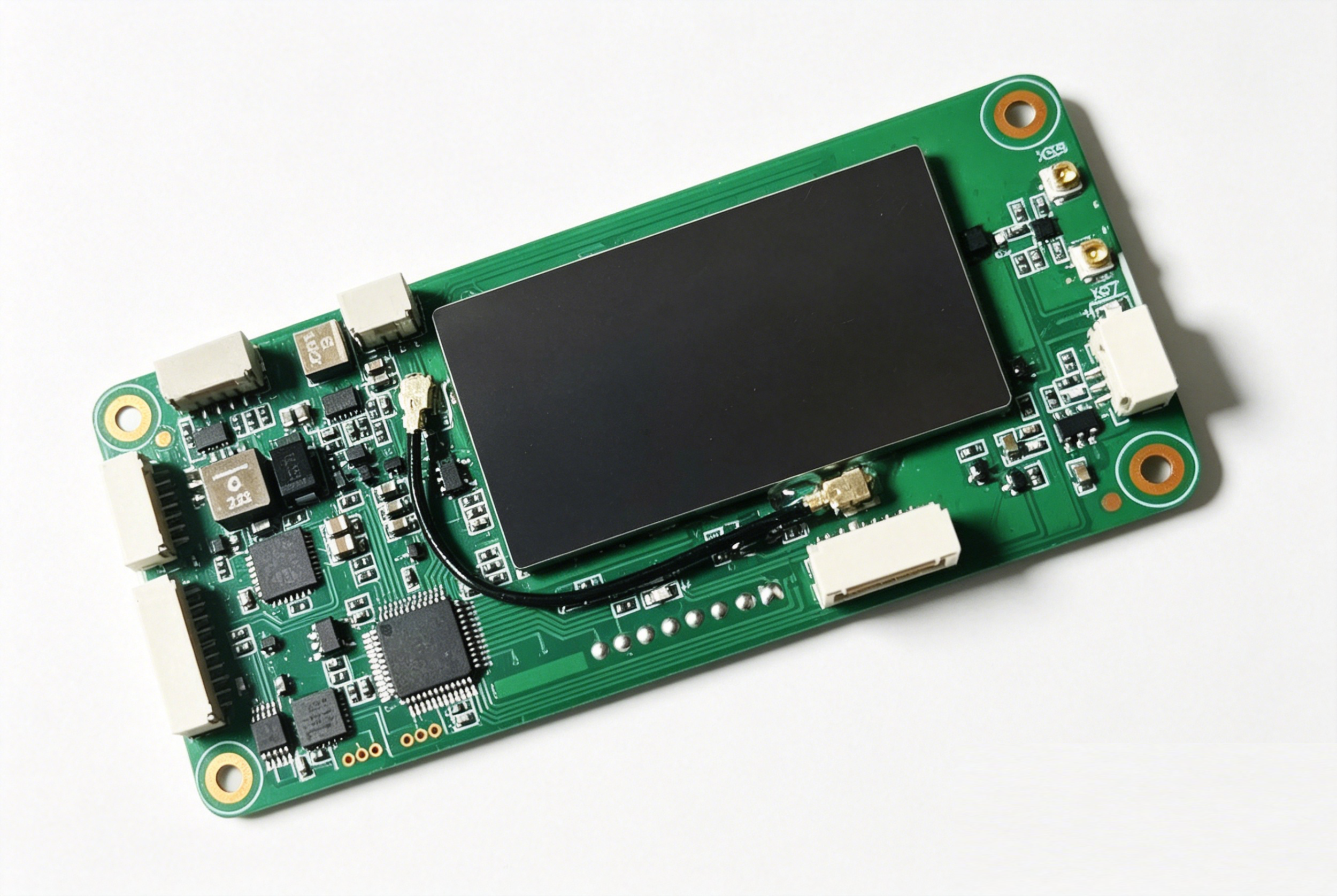

El A3-30/31 cuenta con un PCB de 85×40 mm con SMT de doble cara y un grosor total de 9 mm. Incluye cuatro agujeros φ2.2 mm para el montaje del chasis utilizando tornillos M2.Tenga en cuenta que los componentes en el reverso tienen una altura máxima de 3 mm, que requieren unos pernos de al menos 4 mm de altura durante la instalación para garantizar un espacio libre adecuado entre el fondo del PCB y la placa base del dispositivo.
